产品详细信息
一、产品说明
电动夹紧液压板式换热器液压产品说明:
液压夹紧器是可拆板式换热器高效的拆装工具,适用于板式换热器制造厂及使用单位对可拆板式换热器的拆装。与工人拆装相比,只需两个人,拆装效率可提高6倍以上。

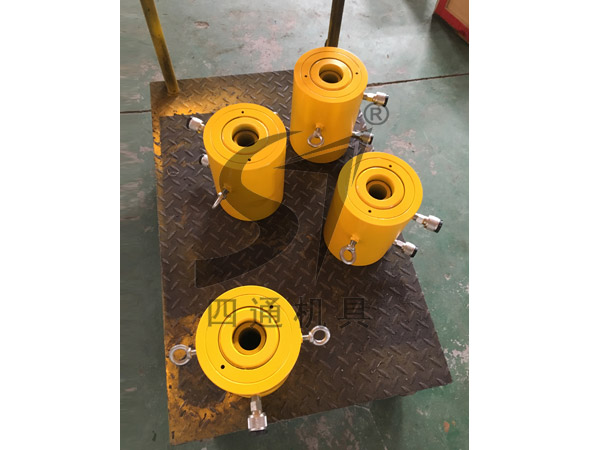

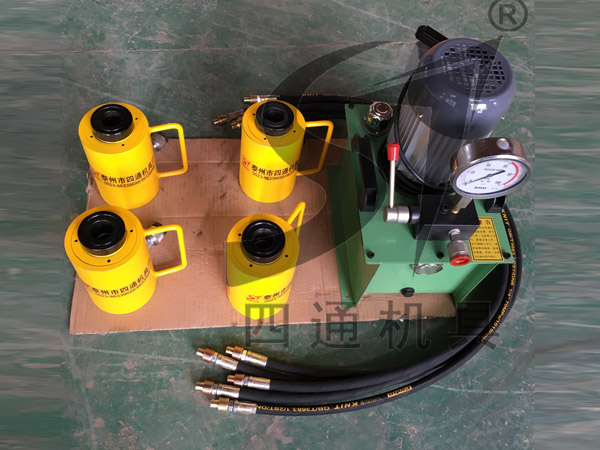

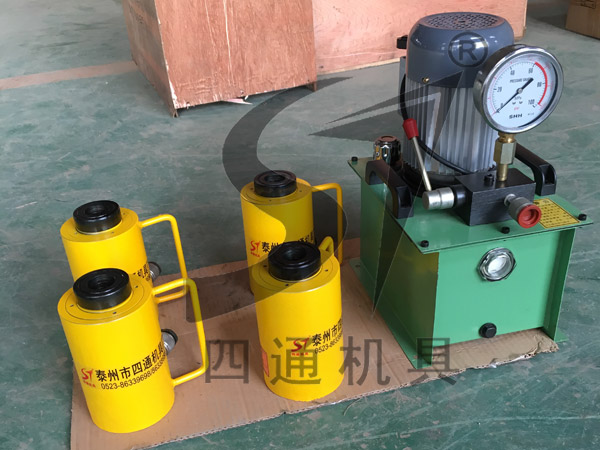

板式换热器液压夹紧器由泵站、夹紧油缸、高压油管、管接头等组成。具有体积小、重量轻、操作方便、搬运灵活等特点。
二、技术参数
液压夹紧器 参数说明 :表中参数可能因为改良而变更,恕不另行通知。
型号 | 承载能力T | 本体高度 A mm |
行程 B-Amm |
伸展高度B mm | 中心孔径mm | 动力形式 | 重量KG |
STH30-63 | 30 | 179 | 63 | 242 | 34 | 单作用 | 18 |
STH30-156 | 330 | 156 | 486 | 28 | |||
STH60-76 | 60 | 248 | 76 | 324 | 54 | 28 | |
STH60-152 | 324 | 152 | 476 | 42 | |||
SSH30-178 | 30 | 330 | 178 | 508 | 34 | 双作用 | 26 |
SSH30-257 | 432 | 257 | 689 | 35 | |||
SSH60-89 | 60 | 248 | 89 | 337 | 54 | 42 | |
SSH60-165 | 324 | 165 | 489 | 48 | |||
SSH60-257 | 438 | 257 | 695 | 70 |
三、特点
电动单作用式
特点:电动泵站,采用高低压泵组合形式;可实现快速前进与高压加紧;加紧力较大。适用于要求加紧效率较高的场合。
手动单作用式
特点:手动泵站,采用高低压泵组合形式;可实现高压加紧,加紧力度较大。适用于现场不具备电器接线的场合。
电动双作用式
特点:电动泵安装有手动换向阀,与电动单作用式相比,除具备以上特点外,还具有夹紧油缸可以快速机动进退的特点,效率更高。
手动双作用式
特点:手动泵安装有手动换向阀,与手动单作用式相比,除具备以上特点外,还具有夹紧油缸可以快速机动进退的特点,效率更高。
产品特点:
较为轻便,适用一般用户对各种型号换热器进行操作。油缸可机动快速进退。便携式、特别适用于板换维修人员进行现场及小规模用户使用。
保养事项:
1、安装:本机主机和液压控制(泵站)为一体型,随机出厂时有使用说明书、及附件。
机器到厂后,检查文件及附件等,机器吊运时要注意安全。本压力机应安装在干燥无粉尘污染的混凝土基础之上,工作台部分保持水平安装,整机稳定无震动。然后连接油缸与液压控制部分的油管,调整主机工作水平即可工作。
由于运输震动,应检查各部分是否松动,用相关工具重新紧固。
检查电器设备是否完好。
2、试车:开机前要了解本机的结构原理及性能,开机前应使电动机点动2~3次确定无异常时才能正常运转,应注意电动机的旋转方向是否正确。如反向,请对调其中的二相电源线即可。
第一次试车及每次更换液压油后试车需要加满油后,油箱内需注入已过滤的N46号抗磨液压油或N46号低凝液压油。待油泵运转正常后,使活塞上下全程运动几次以排净系统内空气,然后才可试压工作。
购买夹紧器需提供:吨位、行程、中心孔径。需要配多长的高压胶管和手动/电动油泵。
